文章来源: 发布时间:2023/6/30 14:30:54浏览人次:635
2021年10月,我司与浙江浙能镇海发电有限责任公司签订2炉脱硫吸收塔及烟道衬胶及鳞片修补合同。#2吸收塔区域浆池泵、搅拌器机架防腐;吸收塔内喷淋管、支管接头缠绕局部加强施工清单施工清单如下:
序号 | 项 目 | 防腐材料规格及厚度 | 修补数量(m2) |
1. | 吸收塔区域浆池泵、搅拌器机架防腐 | 乙烯基酯鳞片树脂2mm厚 | 10㎡ |
2. | 喷嘴绑扎 | 乙烯基脂树脂+玻璃纤维绑扎10层 | 60点 |
喷淋管、支管接头缠绕加固(管道外径(mm) |
|
| |
802(30”) | 乙烯基脂树脂+玻璃纤维绑扎10层 | 13点 | |
644(24”) | 乙烯基脂树脂+玻璃纤维绑扎10层 | 20点 | |
540(20”) | 乙烯基脂树脂+玻璃纤维绑扎10层 | 20点 | |
434(16”) | 乙烯基脂树脂+玻璃纤维绑扎10层 | 20点 | |
330(12”) | 乙烯基脂树脂+玻璃纤维绑扎10层 | 40点 | |
278(10”) | 乙烯基脂树脂+玻璃纤维绑扎10层 | 40点 | |
226(8”) | 乙烯基脂树脂+玻璃纤维绑扎10层 | 20点 | |
174(6”) | 乙烯基脂树脂+玻璃纤维绑扎10层 | 30点 |
1、当采用玻璃布(毡)时,先在已涂刷封底料的基层上均匀地涂刷一层胶料,随即衬上一层玻璃布(毡),并应擀净气泡,贴实后应再涂刷胶料;胶料宜浸透玻璃布(毡),随之再衬下一层玻璃布(毡),并连续衬贴至设计所需厚度或层数。衬布(毡)时,同层布(毡)的搭接宽度不应小于50mm。上、下两层布(毡)的接缝应错开,错开距离不得小于50mm。玻璃纤维布的含胶量不应少于45%,玻璃纤维短切毡的含胶量不应少于70%,玻璃纤维表面毡的含胶量不应少于90%。
2、除锈(Sa2.5级):彻底去除钢体的旧涂层与锈垢,金属出白,将表面清洁干净,尽快进行防腐层涂装,玻璃鳞片防腐修补按有关工艺进行分步修补,并达到相关厚度。

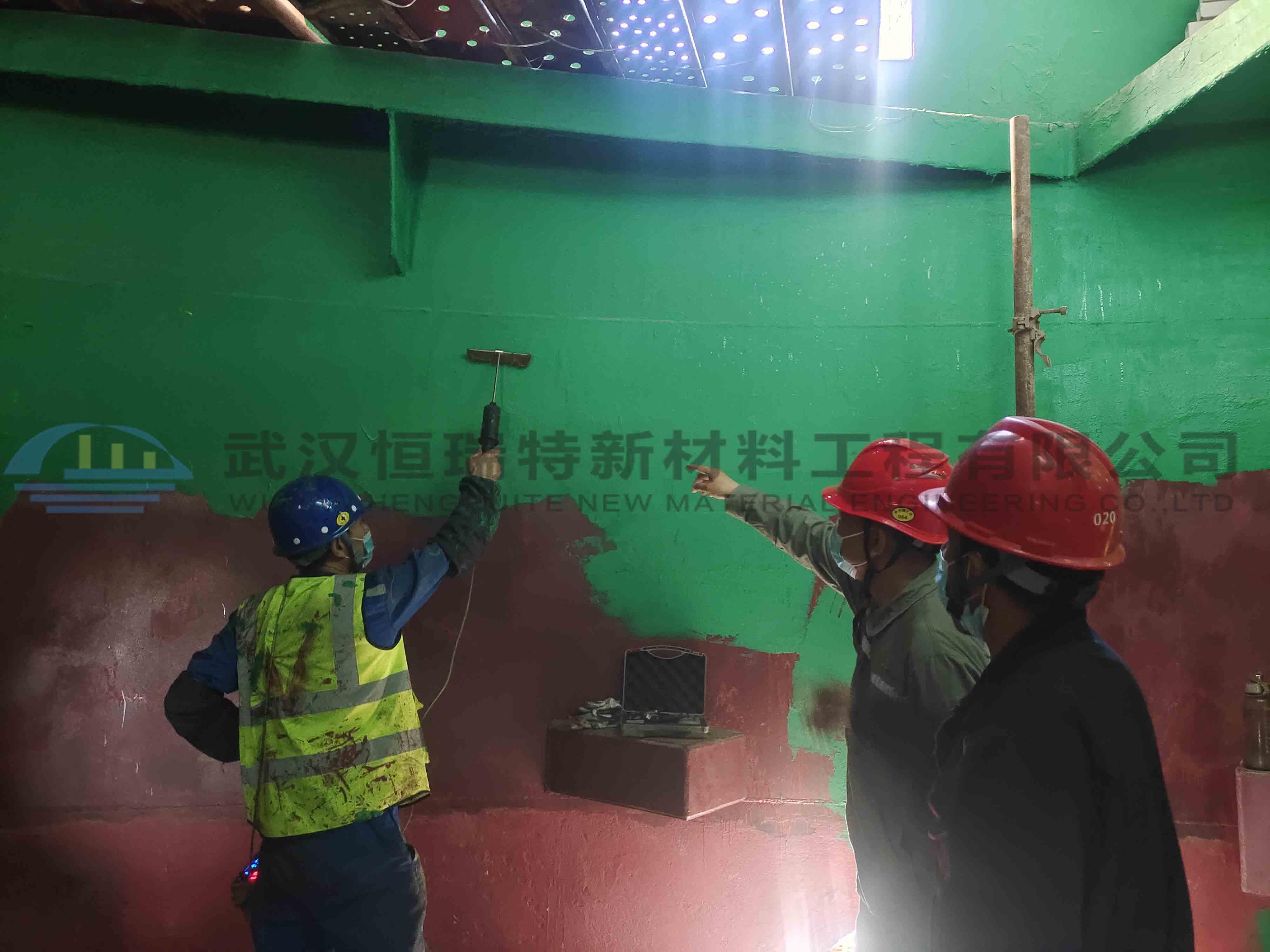

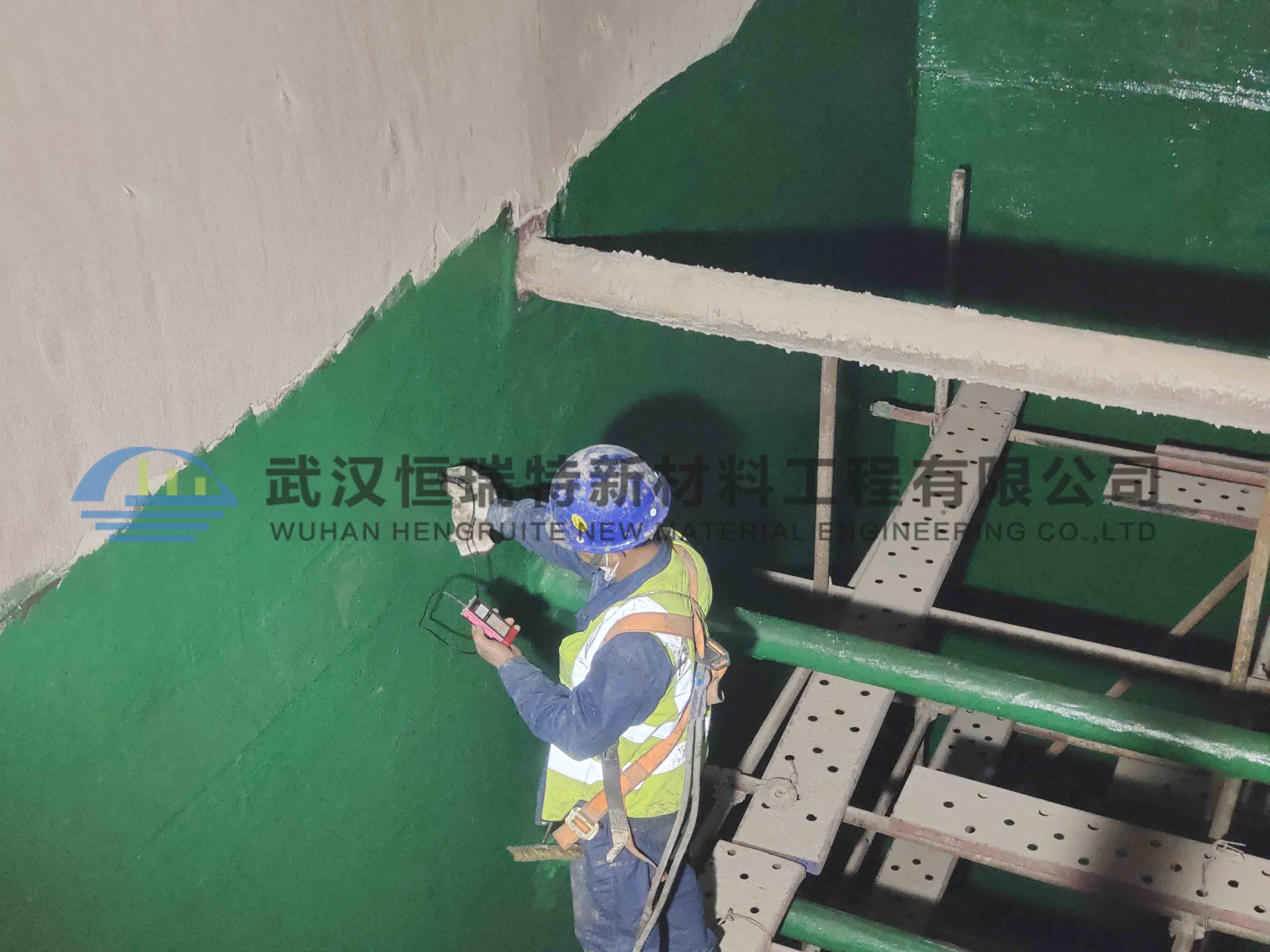

3、乙方应保证鳞片等内衬电火花检测电压≥ 3000 V/mm,电火花检测需100%合格。

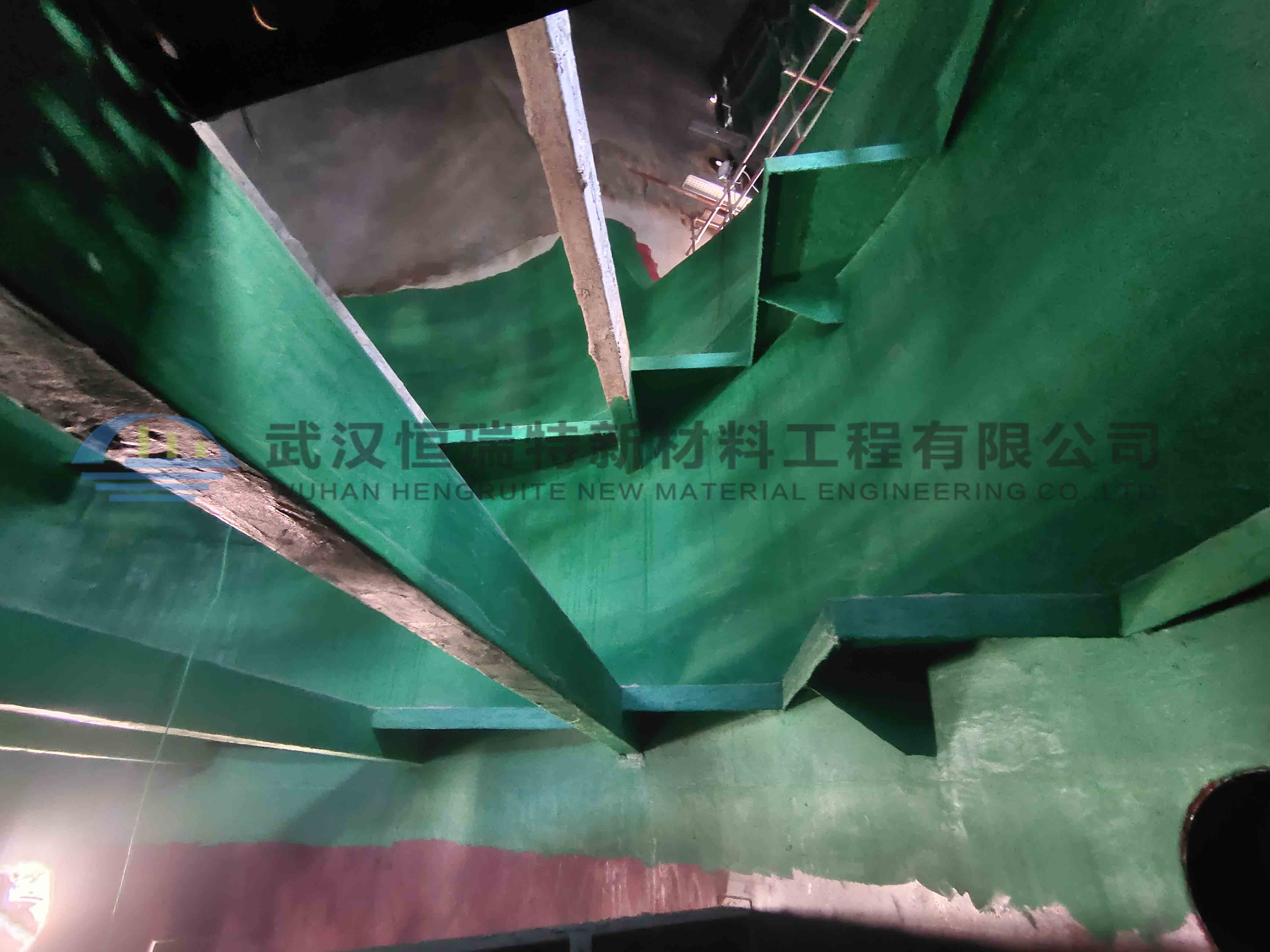

4、吸收塔循环管支承梁、托盘板支承梁上部涂鳞采取玻璃丝布加强;其它部位按不同工况进行相应涂鳞修补。
5、每一处修补符合国家标准修补工艺,不准漏项施工,清理完毕并经自检验收合格,再经此类推,进行后涂层的涂刷,保证塔内涂层无漏刷,涂层均匀光滑。
防腐修补结果显示,我们的玻璃鳞片及树脂的使用寿命达到1年半,并且用还在运行中。大大提高了脱硫吸收塔及烟道的使用寿命,给生产和环境带来了改善。客户对我们的产品质量给予了高度评价。
